X.HTH

Elettropompa trifase X.HTH per impianti a circuito aperto per pompe di calore (380-415V/50Hz)

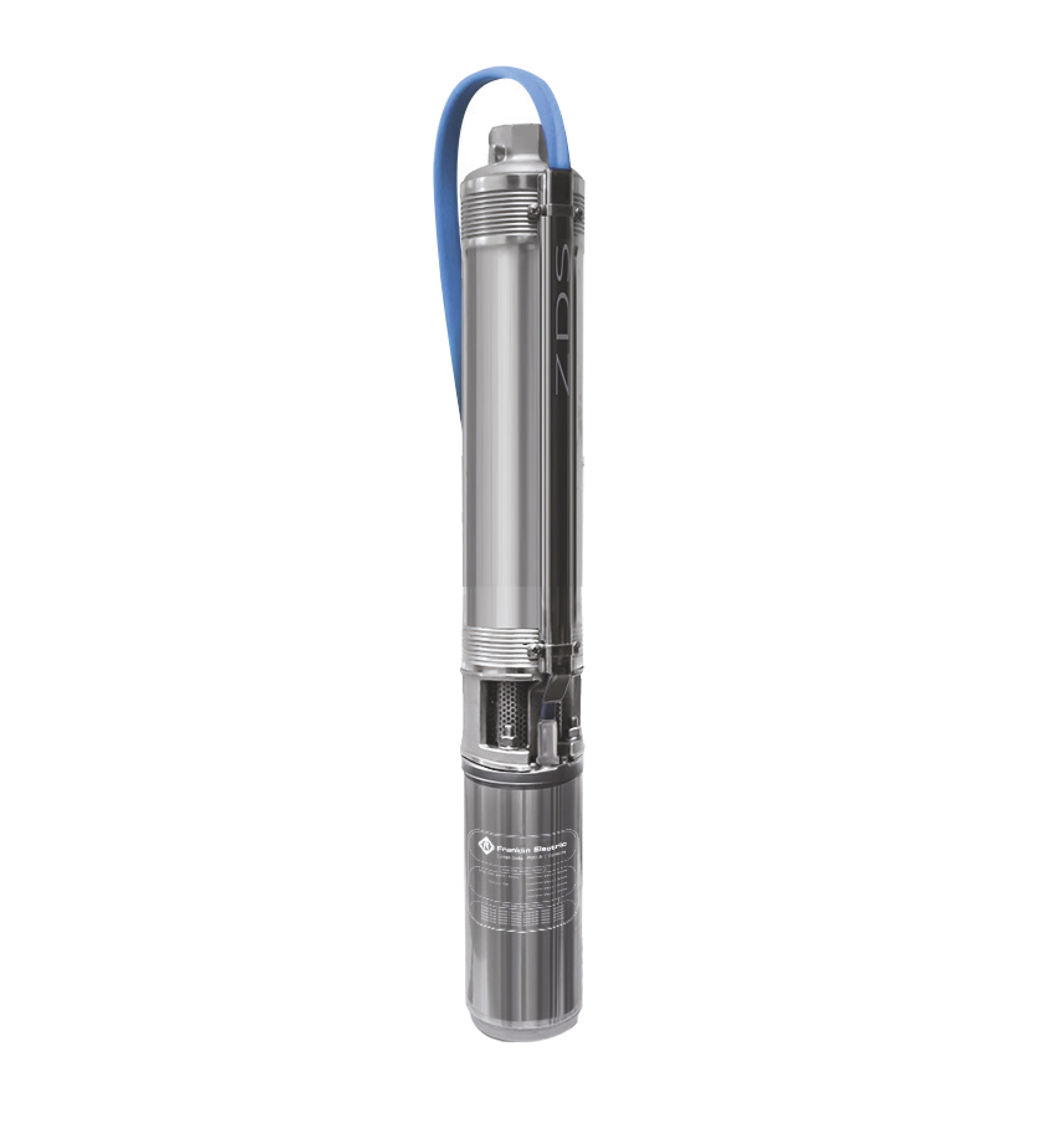

Elettropompa sommersa da 4” completa, composta dalla parte idraulica ZDS nella versione in acciaio inossidabile, dal motore trifase incapsulato in bagno d’acqua Franklin e dal cavo di alimentazione in varie lunghezze, progettate appositamente per l'utilizzo in impianti a circuito aperto per pompe di calore. Necessita di un sistema di avviamento, funzionamento e protezione.
I motori Franklin studiati per questa applicazione superano del 5-7% l'efficienza raggiunta dagli standard di pari potenza. Questa speciale e unica combinazione di prodotti garantisce un basso consumo energetico ed un'alta efficienza, rappresentando quindi un ottimo sistema per le installazioni geotermiche.





Inviaci una richiesta


  • kW: 0,25
  • Tensione nominale: 380-415V / 50Hz
  • Tolleranza della tensione rispetto al valore nominale: +6% / -10% Un
  • Grado di protezione: IP 68
  • Quantità massima di sabbia in sospensione nell’ acqua: 120 g/m³
  • Classe di isolamento: B
  • Temperatura di esercizio: max 30° C
  • Velocità di raffreddamento: min 8 cm/sec
  • Numero di avvii all’ ora: 20, equamente distribuiti
  • Installazione: verticale/orizzontale, albero verso l' alto
  • Portata massima (Q): 4.200l/h
  • Prevalenza massima (H): 50 m
  • Massima profondità d’ installazione: 50 m
  • Diametro di uscita: 1" ¼ G-F
  • pH dell'acqua consentito: 6,4 - 8,0
  • Requisiti di protezione: Per queste elettropompe complete deve essere installata una protezione contro il sovraccarico, ed è necessaria un’ unità di controllo per avviare e far funzionare il motore, secondo la norma EN 60947-4-1 tempo di intervento < 10 sec con 5xIN.

Curva delle prestazioni

Scarica

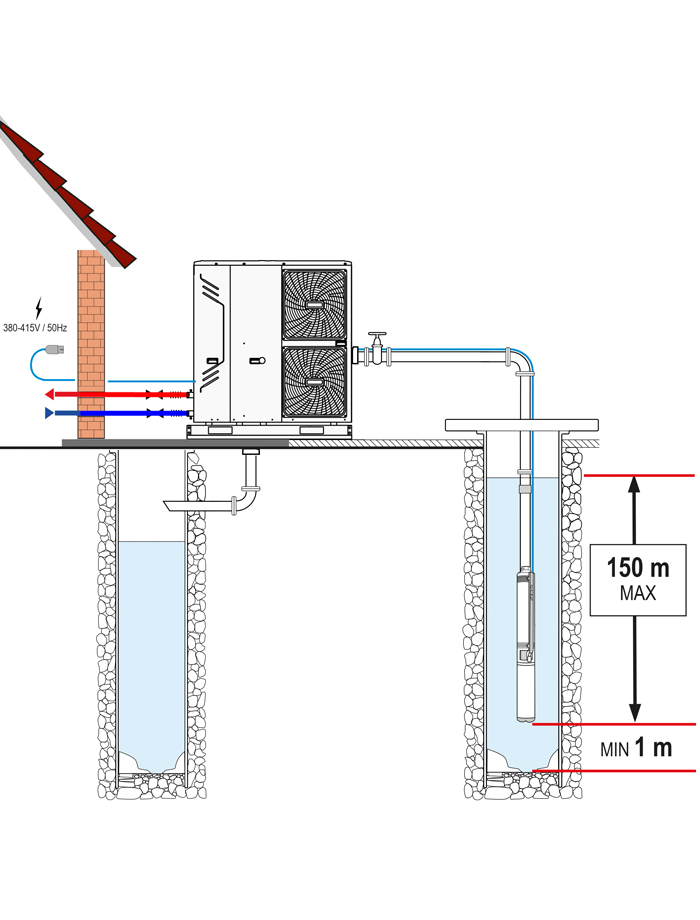

Informazioni per una corretta installazione

  • Se si usa un generatore di corrente a combustione interna, è necessario che la sua potenza in kW (in funzionamento continuo) sia almeno tre volte la potenza dell’elettropompa sommersa in kW.
  • Per garantire una corretta velocità di raffreddamento del motore, è consigliato l'utilizzo di un'appropriata camicia di raffreddamento in pozzi di diametro maggiore di 10 cm.
